기사 요약: A 대형 베벨 블레이드까다로운 산업용 슬리팅, 트리밍, 재활용 및 재료 가공 응용 분야를 위해 설계된 정밀 절단 부품입니다. 베벨 형상은 절삭력, 모서리 접촉, 재료 분리, 진동, 버 형성 및 블레이드 서비스 수명에 직접적인 영향을 미칩니다. 따라서 안정적인 생산을 유지하려면 올바른 직경, 베벨 각도, 재료, 경도, 두께 및 균형을 선택하는 것이 필수적입니다. 이 가이드에서는 대형 베벨 블레이드 설계가 절단 성능에 어떤 영향을 미치는지, 다양한 재료에 적합한 구성을 선택하는 방법, 조기 블레이드 고장의 원인, 적절한 유지 관리를 통해 가동 중지 시간과 교체 비용을 줄이는 방법에 대해 설명합니다. Xinzhe는 치수 정확도, 내마모성 및 안정적인 절단 성능이 중요한 응용 분야를 위한 맞춤형 산업용 블레이드 솔루션을 제공합니다.

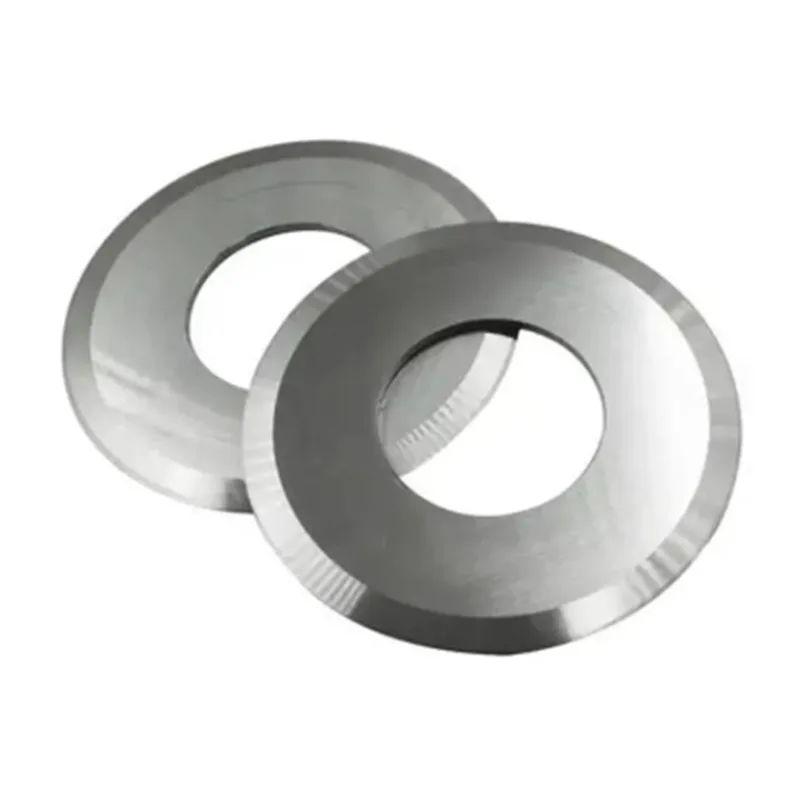

대형 베벨 블레이드는 의도적으로 각진 절단 모서리가 특징인 원형 산업용 절단 블레이드입니다. 단순한 편평한 원형 칼과 달리 베벨은 칼날 본체와 절단 가장자리 사이에 제어된 전환을 만듭니다. 이러한 기하학적 구조는 블레이드와 동시에 접촉하는 재료의 양을 줄이고 절삭날이 작업물에 점진적으로 들어가는 데 도움이 될 수 있습니다.
산업 생산에서 이 디자인은 재료를 쪼개고, 다듬고, 분리하고, 파쇄하거나 연속적으로 처리해야 하는 경우 특히 유용합니다. 블레이드는 상대적으로 높은 회전 속도로 작동할 수 있으므로 날카로움만큼 치수 정확도와 균형이 중요합니다.
적절하게 제조된 대형 베벨 블레이드는 제조업체가 몇 가지 일반적인 생산 문제를 해결하는 데 도움이 될 수 있습니다.
실제 결과는 블레이드 단독이 아닌 전체 블레이드 시스템에 따라 달라집니다. 블레이드 형상, 재료, 경도, 기계 설정, 절단 간격, 회전 속도, 이송 속도 및 가공물 특성이 함께 작동해야 합니다.
베벨 각도는 산업용 원형 블레이드의 가장 중요한 특성 중 하나입니다. 절삭날이 재료에 어떻게 접근하는지 결정하고 절삭력 분포에 영향을 미칩니다.
적절한 베벨은 절단 작업을 더욱 점진적으로 만들 수 있습니다. 블레이드 가장자리의 넓은 부분을 한 번에 재료에 제공하는 대신 각진 가장자리가 보다 제어된 절단 경로를 설정할 수 있습니다. 이는 연속 슬리팅과 관련된 응용 분야에서 특히 유용합니다.
절삭날을 적절하게 설계하면 블레이드가 불필요한 저항을 줄이고 재료에 들어갈 수 있습니다. 절단 저항이 낮으면 구동 시스템에 가해지는 부하가 줄어들고 기계 작동을 더욱 일관되게 유지하는 데 도움이 됩니다.
블레이드 형상은 마감된 가장자리의 모양과 치수 일관성에도 영향을 미칩니다. 유연한 재료의 경우 부적합한 베벨로 인해 재료가 깔끔하게 분리되지 않고 당기거나 늘어나거나 변형될 수 있습니다. 금속 슬리팅에서는 잘못된 형상으로 인해 버 및 모서리 변형이 발생할 수 있습니다.
대형 원형 블레이드는 종종 상당한 회전 속도로 작동합니다. 작은 치수 또는 균형 오류라도 회전 속도가 증가하면 더욱 눈에 띄게 될 수 있습니다. 제어된 형상과 균형을 갖춘 적절하게 제조된 블레이드는 보다 원활한 작동에 기여할 수 있습니다.
이러한 이유로 대형 베벨 블레이드를 선택할 때 외부 직경만을 기준으로 해서는 안됩니다. 전체 절단 형상은 기계 및 재료와 일치해야 합니다.
생산 라인마다 절삭 공구에 대한 요구 사항이 매우 다릅니다. 고무 가공 시 성능이 좋은 블레이드는 얇은 금속 스트립, 필름, 종이-플라스틱 라미네이트 또는 기타 유연한 재료에는 적합하지 않을 수 있습니다.
| 선택 요소 | 중요한 이유 | 일반적인 고려 사항 |
|---|---|---|
| 블레이드 직경 | 기계 및 절단 시스템과의 호환성을 결정합니다. | 장비사양 및 요구절삭깊이 |
| 블레이드 두께 | 강성, 절단 및 절단 저항에 영향을 미칩니다. | 재료 두께 및 필요한 절단 폭 |
| 베벨 각도 | 가장자리 맞물림 및 절단 동작을 제어합니다. | 재료 경도 및 적용 요구 사항 |
| 재료 | 내마모성과 인성을 결정합니다. | 고무, 금속, 필름, 종이, 복합재 또는 기타 재료 |
| 경도 | 가장자리 유지 및 변형 저항에 영향을 미칩니다. | 충격 및 치핑 위험에 대한 균형 유지 |
| 균형 | 부드러운 고속 회전에 중요 | 정적 또는 동적 균형 요구 사항 |
| 표면 마감 | 마찰 및 자재 취급에 영향을 미칠 수 있음 | 용도별 마감 요구 사항 |
예를 들어, 경도를 높이는 것이 자동으로 모든 응용 분야에 가장 적합한 솔루션은 아닙니다. 매우 단단한 절삭날은 날카로움을 효과적으로 유지할 수 있지만, 충격이 심한 작업 환경에서는 인성이 충분하지 않고 경도가 너무 높으면 치핑 위험이 높아질 수 있습니다.
따라서 목표는 단일 매개변수를 최대화하는 것이 아니라 균형 잡힌 블레이드 사양이어야 합니다.
블레이드 재료는 마모 거동, 날 유지력, 인성, 기계 가공성 및 작동 환경에 대한 저항성에 직접적인 영향을 미칩니다. 올바른 재료는 블레이드가 절단해야 하는 대상과 기계 작동 방식에 따라 다릅니다.
산업용 애플리케이션의 경우 일반적인 고려 사항은 다음과 같습니다.
열처리도 마찬가지로 중요합니다. 목표는 단순히 단단한 블레이드를 생산하는 것이 아니라 절단 구성 요소 전체에 걸쳐 경도와 인성의 제어된 조합을 설정하는 것입니다.
까다로운 산업용 블레이드의 경우 Xinzhe는 정밀 가공, 연삭, 열처리 공정 및 검사 절차를 사용하여 일관된 블레이드 성능을 유지합니다. 용도에 따라 Large Bevel Blade 제품은 HRC 60~63 정도의 경도사양으로 제작이 가능하며, 최종사양은 항상 실제 작업조건에 따라 선택되어야 합니다.
대형 베벨 블레이드는 원형 절단 도구가 반복 가능한 분리 또는 슬리팅 성능을 제공해야 하는 산업 전반에 사용됩니다.
폐 타이어 및 고무 제품은 절삭 공구에 심각한 기계적 요구를 초래할 수 있습니다. 내장된 보강재, 일관되지 않은 재료 두께 및 연마성 고무 화합물은 모서리 마모를 가속화할 수 있습니다.
적절하게 선택된 대형 베벨 블레이드는 타이어 분해, 스트립 절단 및 고무 가공 시스템에 필요한 절단 안정성, 내마모성 및 충격 내성의 조합을 제공할 수 있습니다.
금속 슬리팅에는 블레이드 형상과 절단 간격을 정밀하게 제어해야 합니다. 알루미늄, 스테인리스강 및 기타 금속 스트립은 다양한 절단 하중과 모서리 조건을 생성할 수 있습니다.
블레이드 두께, 경사 형상, 경도, 런아웃 및 정렬을 함께 평가해야 합니다. 고품질 블레이드라도 간격이나 정렬이 올바르지 않게 설치되면 결과가 좋지 않을 수 있습니다.
유연한 재료는 믿을 수 없을 정도로 절단하기 어려울 수 있습니다. 과도한 절단력은 깨끗한 분리를 생성하는 대신 재료를 늘리거나 변형시킬 수 있습니다.
얇은 베벨 형상과 날카롭고 정확하게 연마된 가장자리는 대물렌즈가 재료 왜곡을 최소화한 깨끗한 슬릿일 때 특히 유용할 수 있습니다.
원형 절단 부품은 식품 가공 장비에도 사용됩니다. 이러한 응용 분야에서는 절단 성능 외에도 재료 선택, 표면 상태, 청결성 및 응용 분야별 위생 요구 사항이 중요한 고려 사항이 됩니다.
많은 블레이드 고장은 블레이드 재료만으로는 발생하지 않습니다. 잘못된 기계 설정, 과도한 공급 압력, 잘못된 정렬, 부적절한 보관 또는 부적절한 절단 매개변수는 서비스 수명을 크게 단축시킬 수 있습니다.
가능한 원인:
실제적인 대응:동일한 사양의 블레이드를 교체하는 것이 아닌, 피삭재 특성, 절삭속도, 블레이드 재질, 경도 등을 종합적으로 검토하여 시스템을 완성합니다.
치핑은 가장자리가 예상치 못한 충격, 단단한 함유물, 과도한 진동 또는 충분한 인성 없이 경도를 우선시하는 블레이드 사양에 직면할 때 발생할 수 있습니다.
더 단단한 블레이드를 선택하기 전에 기계 정렬, 블레이드 장착, 작업물의 일관성 및 작동 조건을 확인하십시오.
진동은 블레이드 불균형, 샤프트 런아웃, 잘못된 장착, 기계 구성품 마모 또는 부적절한 회전 속도로 인해 발생할 수 있습니다. 대형 원형 블레이드는 고속에서 작은 기계적 오류를 증폭시킬 수 있으므로 균형 조정 및 런아웃 검사가 중요합니다.
거친 가장자리는 무딘 블레이드, 잘못된 베벨 형상, 불충분한 블레이드 강성, 과도한 이송 속도 또는 부적절한 절단 간격으로 인해 발생할 수 있습니다.
올바른 솔루션은 더 날카로운 블레이드만으로 문제가 해결될 것이라고 가정하기보다는 특정 재료와 기계를 기반으로 해야 합니다.
블레이드가 예상보다 일찍 반복적으로 실패하는 경우 실제 작동 조건을 기록하십시오.
이 정보는 제조업체에게 다음 블레이드 사양을 최적화하기 위한 훨씬 더 나은 기반을 제공합니다.
신저는 고객이 표준 카탈로그 치수 이상을 필요로 하는 산업용 절단 부품에 중점을 두고 있습니다. 제조 능력은 중요한 치수와 절단 형상을 제어하는 데 사용되는 정밀 가공 및 연삭을 통해 광범위한 직경의 원형 블레이드를 포괄합니다.
신저가 제공한 제품 정보에 따르면 제조 능력은 약 Φ30mm ~ Φ420mm의 원형 블레이드 직경을 포괄하며 치수 공차 기능은 적합한 기능 및 프로세스에 대해 약 ±0.01mm에 이릅니다. 달성 가능한 정확한 공차는 블레이드 구성 및 검사 요구 사항에 따라 다릅니다.
신저의 사용자 정의 프로세스는 다음과 같은 여러 매개변수를 다룰 수 있습니다.
제조 공정에는 CNC 터닝, 정밀 가공, 연삭, 열처리, 극저온 가공 및 균형 검사가 포함될 수 있습니다. Xinzhe는 또한 치수, 경도, 런아웃, 균형 조정 및 최종 품질 검사를 수행하여 생산 배치 간의 일관성을 유지하는 데 도움을 줍니다.
이 접근 방식은 일회성 교체 부품이 아닌 반복 가능한 블레이드 사양이 필요한 OEM 구매자 및 산업 유통업체에 특히 유용합니다.
대형 베벨 블레이드를 주문하기 전에 다음 정보를 준비하십시오. 완전한 기술 데이터를 제공하면 사양 오류를 줄이고 맞춤화 프로세스의 속도를 높일 수 있습니다.
기존 블레이드, 기계 장착 위치, 마감된 절삭날 사진도 엔지니어가 애플리케이션을 보다 정확하게 이해하는 데 도움이 됩니다.
가장 큰 장점은 제어된 최첨단 참여입니다. 적절한 베벨 형상은 불필요한 절단 저항을 줄이고, 절단 안정성을 향상시키며, 까다로운 산업 응용 분야에서 보다 깨끗한 재료 분리를 지원하는 데 도움이 될 수 있습니다.
예. 제조업체 및 응용 분야에 따라 치수, 베벨 각도, 재료, 경도, 장착 구성, 표면 처리 및 균형 요구 사항을 맞춤 설정할 수 있습니다.
응용 분야에는 고무, 폐 타이어, 금속 스트립, 알루미늄 호일, 스테인레스 스틸, 필름, 포장재, 종이-플라스틱 복합재, 가죽 및 기타 산업 자재가 포함될 수 있습니다. 블레이드 사양은 특정 작업물과 일치해야 합니다.
아니요. 경도가 높을수록 내마모성이 향상되지만, 경도가 너무 높으면 일부 작동 환경에서 충격이나 치핑에 대한 민감도가 높아질 수 있습니다. 경도만을 극대화하는 것보다 경도와 인성의 올바른 균형이 더 중요합니다.
가능한 원인으로는 블레이드 불균형, 치수 변화, 샤프트 런아웃, 잘못된 설치, 마모된 기계 구성요소 또는 부적절한 작동 매개변수 등이 있습니다. 블레이드 사양을 변경하기 전에 정적 또는 동적 균형과 기계 정렬을 확인해야 합니다.
블레이드 선명도, 베벨 형상, 블레이드 간격, 정렬, 재료 상태 및 기계 강성을 확인하는 것부터 시작하십시오. 버 형성은 일반적으로 하나의 블레이드 매개변수의 결과라기보다는 시스템 수준의 문제입니다.
보편적인 교체 간격은 없습니다. 사용 수명은 재료의 마모성, 절단 속도, 생산량, 블레이드 재질, 경도, 기계 설정 및 유지 관리에 따라 달라집니다. 실제 작동 시간과 절단 품질을 추적하는 것은 교체 계획을 위한 더 나은 기반입니다.
블레이드 치수, 장착 세부 사항, 절단되는 재료, 재료 두께, 기계 모델, 작동 속도, 베벨 요구 사항, 현재 블레이드 재료 및 기존 절단 문제를 제공하십시오. 이를 통해 제조업체는 보다 적합한 구성을 권장할 수 있습니다.
대형 베벨 블레이드는 단순히 모서리가 각진 대형 원형 칼이 아닙니다. 성능은 블레이드 형상, 재료 선택, 경도, 정밀 연삭, 균형, 기계 정렬, 절단 간격 및 작동 조건의 상호 작용에 의해 결정됩니다.
산업 사용자의 경우 올바른 블레이드는 절단 정밀도, 내마모성, 안정성, 인성 및 사용 수명의 실용적인 조합을 제공해야 합니다. 직경이나 경도만을 기준으로 사양을 선택하면 불필요한 마모, 절단 품질 저하, 진동, 치핑 및 생산 중단 시간이 발생할 수 있습니다.
신저타이어 재활용, 고무 가공, 금속 슬리팅, 유연한 재료 가공, 식품 기계 및 기타 산업용 절단 응용 분야를 위한 맞춤형 대형 베벨 블레이드 솔루션을 제공합니다. 실제 작업 조건과 제조 요구 사항을 평가함으로써 고객은 장비 및 생산 목표에 더 잘 맞는 블레이드 구성을 얻을 수 있습니다.
